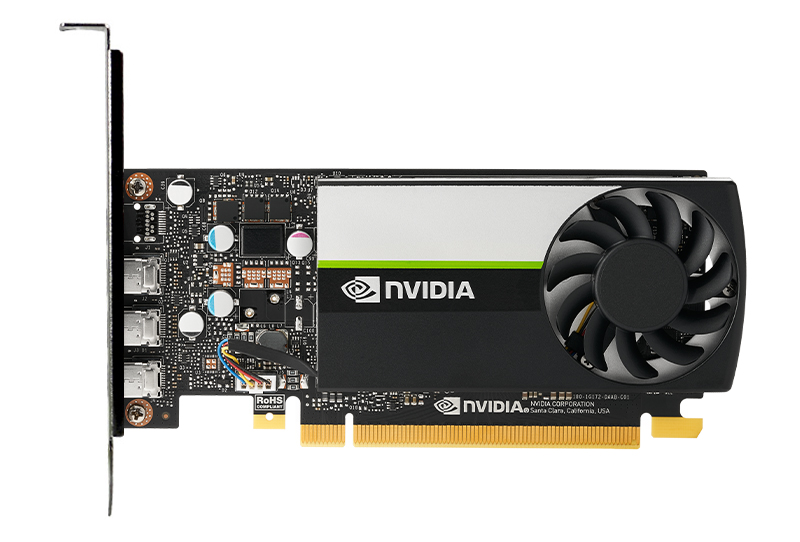

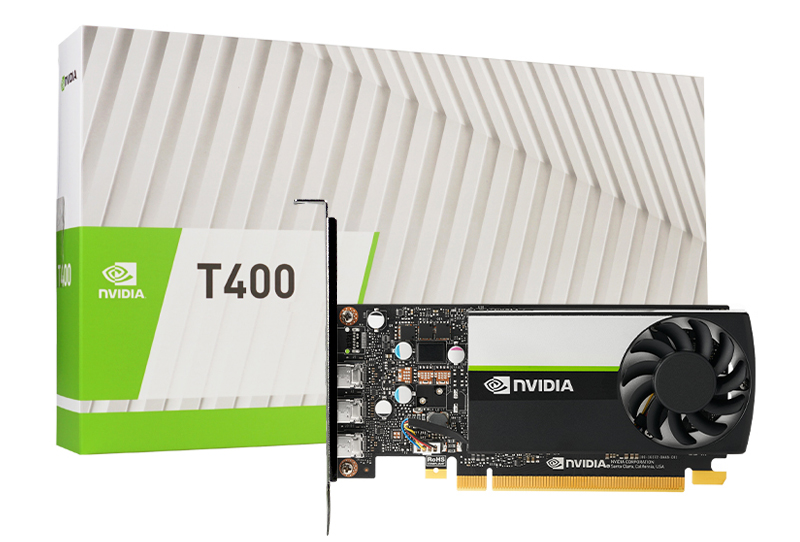

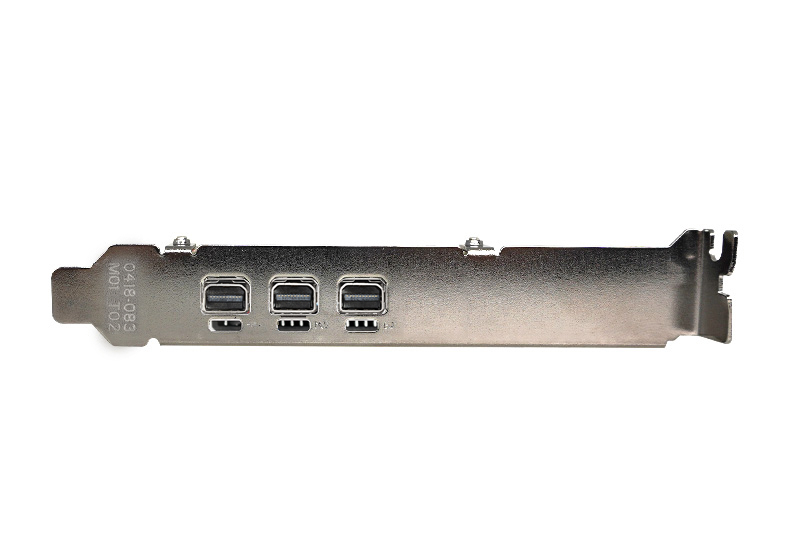

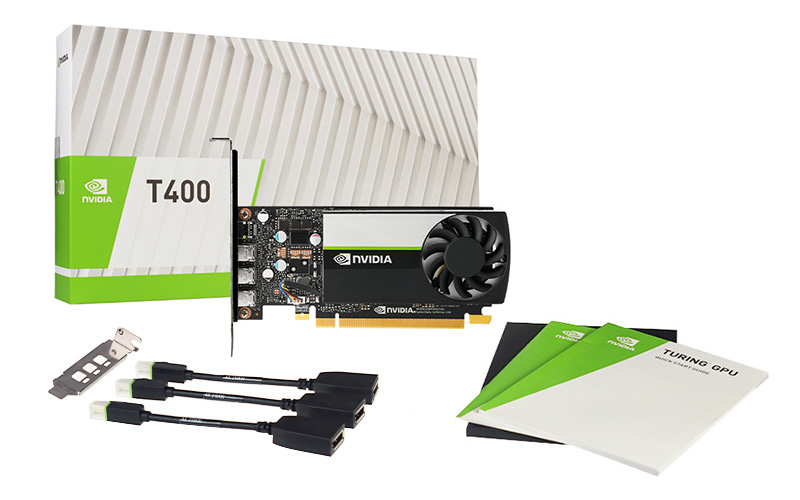

NVIDIA T400︱T400 4GB

Turing GPU 架构

NVIDIA T400 系列绘图卡基于为 NVIDIA 定制的最先进的 12nm FFN（FinFET NVIDIA）高性能制程，包含 384 个 CUDA 核心，是 CAD、DCC、金融服务行业最强大的单插槽专业解决方案(FSI)和可视化专业人士一般都希望在紧凑而高效的外形中实现卓越的性能。自 NVIDIA 于 2001 年发明可编程着色器以来，Turing GPU 架构实现了计算器实时图形渲染的最大飞跃。

先进的着色技术

Turing 架构绘图卡具有以下新的高级着色器技术

网格着色：基于运算的几何管线，以加速几何复杂模型和场景的几何处理和剔除。网格着色对于受限于几何能力的工作负载提供高达两倍的效能提升。

可变速率着色 (VRS)：根据场景内容，注视方向，和动作来改变着色速率，以提高成像效率。可变速率着色提供相似的影像质量，但着色的像素减少 50%。

材质空间着色：物件/材质空间着色可提高像素着色繁重的工作负载效能，如景深和动态模糊。材质空间着色对于像素着色繁重的 VR 工作负载，重复使用预先着色材质像素，以提高吞吐量，增加逼真程度。

先进串流多处理器 (SM) 架构

结合共享内存和 L1 快取以大幅提高效能，并简化程序和减少所需的调整来得到最佳的应用程序效能。每组 SM 包含 96 KB L1/共享内存，可根据计算或图形工作负载，配置各种容量。对于计算工作，最多可分配 64 KB 到 L1 快取和共享内存，而图形工作负载最多可分配 48 KB 到共享内存；32 KB L1 和 16 KB 材质单元。 结合 L1 快取和共享内存可降低延迟并提供更高带宽。

高效能 GDDR6 内存

采用 Turing 高度优化的 GDDR6 内存子系统，可实现业界最快的绘图处理速度，具有 2GB或4GB的内存容量和 80 GB/s 的峰值带宽，吞吐量是上一代产品的两倍。 NVIDIA T400 系列绘图卡是 3D 专业人士和对大量数据集和多显示环境要求很高的理想平台。

单一指令，多线程 (SIMT)

新的独立线程排程功能可在小型工作间共享资源，实现平行线程之间更精细的同步和合作。

混合精度运算

16 位浮点精度运算，可将吞吐量加倍并降低存储需求，实现更大型神经网络的训练和部署。 Turing SM 具备独立的平行整数和浮点数据路径，对于运算和地址计算混合的工作负载更有效率。

图形抢占

像素等级抢占提供更细微的控制，对时间相关的工作支持更佳，例如 VR 动态追踪。

计算抢占

指令等级抢占提供对计算工作更精细的控制，以避免长时间执行的应用程序独占系统资源或超时。

H.264 和 HEVC 编码/解码引擎

两个专属的 H.264 和 HEVC 编码引擎以及独立于 3D/计算管线之外的解码引擎可提供比实时更快的转档、影片编辑和其他编码应用程序性能。

NVIDIA GPU BOOST 4.0

自动最大化应用程序性能，而不会超出卡的功耗和散热范围。允许应用程序在更高温下停留在加速频率状态更久，才会再降到第二温度设定的基本频率。此功能需要软件应用程序来启动，而不是独立的程序。

NVIDIA^® CUDA^® 并行计算平台

原生执行标准程序语言如 C/C++ 和 Fortran，以及 API 如 OpenCL，OpenACC 和 Direct Compute，以加速光线追踪，视频和图像处理，以及流体力学计算等技术。

单一内存

Turing 着色器具有浮点和整数运算的并发执行、自我调适着色技术以及具有两倍于其前一代内存的全新统一内存架构，可为现今的专业应用程序带来惊人的性能提升。
